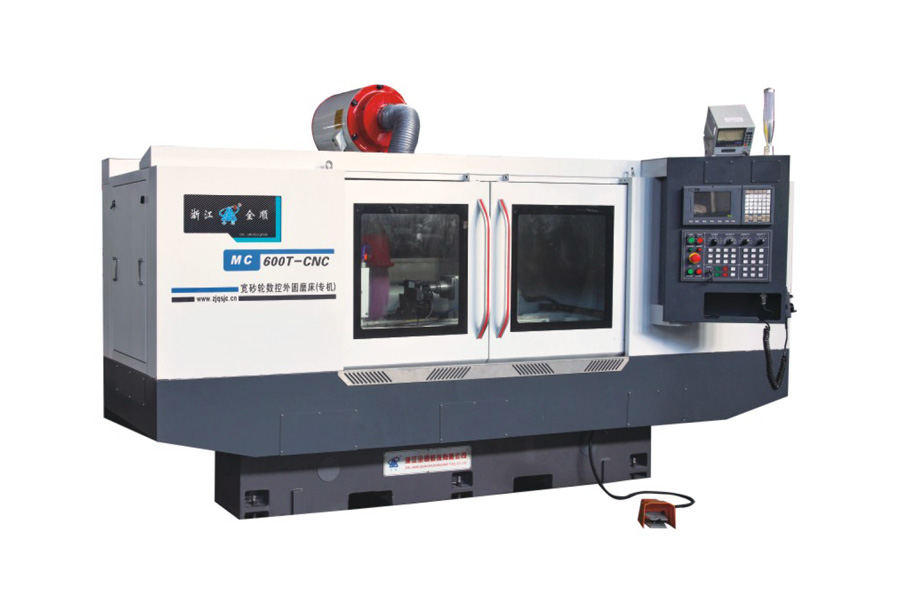

CNC Szlifowanie cylindryczne z szerokim tarczą szlifierską

Szeroka tarcza = większa przepustowość — Tarcza o rozmiarach 500 mm × 203 mm × 200 mm pokrywa większą powierzchnię podczas jednego przebiegu, znacznie skracając czas szlifowania długich wałów w porównaniu z tarczami o standardowej szerokości — co bezpośrednio redukuje koszty przy dużych seriach produkcyjnych.

Pełna obsługa serwowana CNC — Oś Z (stół) oraz oś X (podstawka tarczy) są napędzane silnikami serwowymi AC o mocy 5,9 kW z rozdzielczością 0,001 mm, zapewniając powtarzalną precyzję na poziomie mikronów dla każdego elementu w partii.

Silny napęd podstawki tarczy — Silnik konwersji częstotliwości o mocy 15 kW napędza tarczę z prędkością liniową 45 m/s, zapewniając stabilne i intensywne usuwanie materiału nawet z hartowanego stali.

Duża wytrzymałość — Obsługuje przedmioty o średnicach od Φ8 mm do Φ320 mm i wadze do 150 kg, obejmując szeroki zakres rozmiarów części w ramach jednej inwestycji w maszynę.

Elastyczne ustawienie stołu — Stół obrabiarki może obracać się w kierunku wskazówek zegara o 7° oraz w przeciwnym kierunku o 3°, umożliwiając precyzyjne szlifowanie stożków i korektę ustawienia przy złożonych geometriach wałów.

Hydrauliczna podstawka dwufunkcyjna — Podstawka z gwintem 5# z ruchomą tuleją o długości 50 mm i hydraulicznym systemem dwufunkcyjnym zapewnia bezpieczne, powtarzalne mocowanie przedmiotu oraz szybsze zmiany części.

Sztywna, nierotująca głowica — Stała głowica z silnikiem wrzeciona serwowym AC o mocy 3,1 kW i gwintem centralnym 5# zapewnia stałą stabilność obrotową podczas wymagających prac precyzyjnych.

Jako specjalistyczny producent sprzętu szlifierskiego CNC, Zhejiang Quanshun Machine Tool Co., Ltd. łączy sztywną konstrukcję podwozia maszyny, pełną obsługę serwowaną CNC ośrodów oraz konfigurację dopasowaną do konkretnych zastosowań (szeroka tarcza, hydrauliczna podstawka, obrotowy stół), aby pomóc klientom osiągnąć niższy czas cyklu na jednostkę oraz stałą precyzję na poziomie mikronów w środowiskach produkcyjnych. Wspieramy indywidualne specyfikacje dotyczące średnicy szlifowania, odległości między centrami oraz rozmiaru tarczy, uwzględniając wymagania klienta dotyczące przedmiotów obrabianych, a także oferujemy doradztwo techniczne, wsparcie przy instalacji oraz obsługę posprzedażową.

Jaką maksymalną wielkość przedmiotu ta maszyna może szlifować?

Maszyna szlifuje przedmioty o średnicy od Φ8 mm do Φ320 mm, przy odległości między centrami wynoszącej 600 mm i maksymalnej wadze przedmiotu 150 kg.

Co różni maszynę z „szeroką tarczą szlifierską” od standardowego szlifierza cylindrycznego?

Szeroka tarcza szlifierska (o szerokości 500 mm w tym modelu) pokrywa większą powierzchnię podczas jednego przebiegu, redukując liczbę potrzebnych przebiegów przy długich wałach i poprawiając ogólną wydajność szlifowania w przypadku wielkoseryjnych produkcji.

Jaką dokładność pozycjonowania mają osie CNC?

Oś Z (stół) oraz oś X (podstawka tarczy) osiągają rozdzielczość 0,001 mm, napędzane silnikami serwowymi AC o mocy 5,9 kW, zapewniając stałą, powtarzalną precyzję.

Czy maszyna może szlifować wały stożkowe?

Tak. Stół obrabiarki może obracać się w kierunku wskazówek zegara o 7° oraz w przeciwnym kierunku o 3°, umożliwiając szlifowanie stożków i drobne korekty ustawienia.

Czy podstawka jest odpowiednia dla wielkoseryjnych produkcji?

Tak. Podstawka wykorzystuje hydrauliczny napęd dwufunkcyjny z ruchomą tuleją o długości 50 mm, umożliwiając szybkie i bezpieczne mocowanie oraz błyskawiczne zmiany części.

Czy możliwe jest dostosowanie specyfikacji?

Tak. Zhejiang Quanshun Machine Tool oferuje możliwość dostosowania zakresu średnicy szlifowania, odległości między centrami, rozmiaru tarczy oraz konfiguracji silnika, w zależności od konkretnych wymagań dotyczących przedmiotów i procesów produkcyjnych.
