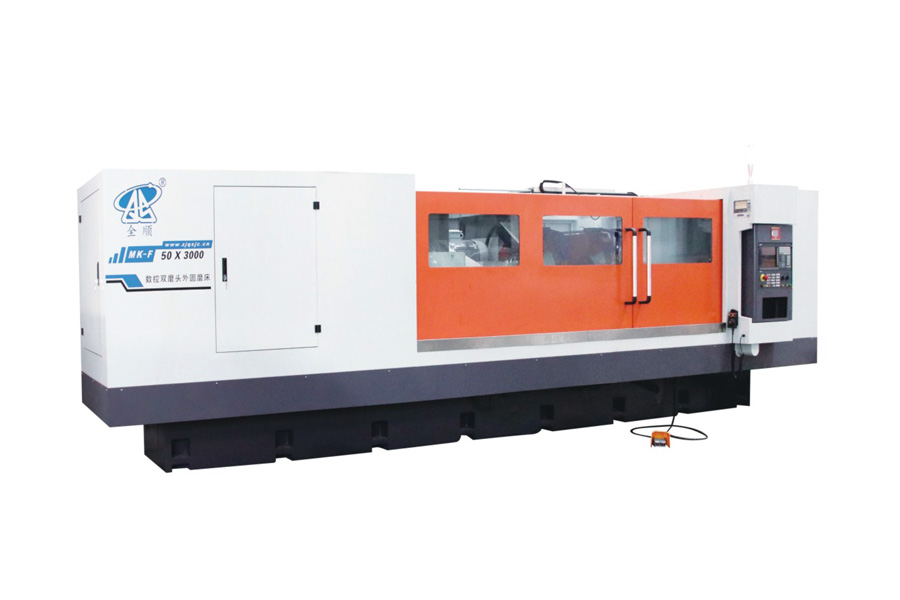

CNC maszyna do szlifowania cylindrycznego z podwójną głowicą szlifierską

Podwójna konfiguracja tarcz szlifierskich — Dwie tarcze (A: Φ750x100x305, B: Φ750x75x305) montowane są na tym samym stojaku, co pozwala na wykonanie różnych operacji szlifowania w jednym ustawieniu bez konieczności wymiany tarcz — skraca czas cyklu przy obróbce wałów o różnej średnicy.

Duża zdolność do obróbki długich wałów — Dostępna w czterech konfiguracjach długości szlifowania (1000/1500/2000/3000 mm) z odległościami między osiami do 3100 mm, pokrywa wszystkie potrzeby — od krótkich wrzecion po długie role — w ramach jednej serii maszyn.

Wysoka nośność do ciężkich obciążeń — Przyjmuje przedmioty o średnicy do Φ500 mm i masie do 1000 kg, z maksymalnym średnicą obrotu 540 mm, odpowiednia dla dużych przemysłowych wałów i rolek.

Wysokoprecyzyjne sterowanie serwowym — Stół roboczy osiąga rozdzielczość napędu 0,001 mm, a mechanizm posuwu poprzecznego – 0,0001 mm przy momencie silnika serwowego AC 22 Nm, zapewniając stabilne, powtarzalne pozycjonowanie na poziomie mikronów.

Mocny, stabilny stojak tarcz — Silnik wrzeciona o mocy 15 kW napędza tarczę z prędkością liniową do 45 m/s, z maksymalnym ruchem 400 mm, zapewniając równomierną usunięcie materiału nawet przy twardych, dużych przedmiotach obrabianych.

Regulowany stołek z możliwością ustawienia stożkowości — Stołek umożliwia regulację kąta stożkowości, umożliwiając precyzyjne szlifowanie stożków i prostych wałów na jednej platformie.

Dowodzona dokładność szlifowania — Osiąga okrągłość ≤0,003 mm, cylindryczność ≤0,008/1000 mm oraz szorstkość powierzchni ≤Ra 0,32 μm, spełniając rygorystyczne tolerancje na poziomie wykończenia bezpośrednio po obróbce.

Firma Zhejiang Quanshun Machine Tool Co., Ltd. specjalizuje się w sprzętach do szlifowania cylindrycznego CNC, opracowanych z myślą o ciężkich zastosowaniach przemysłowych. Seria MK-F50 z podwójną głowicą szlifierską łączy sztywną podstawę maszyny, podwójny stojak tarcz i wysokoprecyzyjne osie serwowe, pomagając producentom zmniejszyć liczbę zmian ustawień i poprawić stałość szlifowania dużych wałów o różnej średnicy. Oferujemy możliwość dostosowania odległości między osiami, rozmiaru tarcz i mocy silnika, aby dopasować maszynę do konkretnych wymagań przedmiotu obrabianego, wspierając to doradztwem technicznym, wsparciem instalacyjnym i obsługą posprzedażową.

Co oznacza „podwójna głowica szlifierska” w tej maszynie?

Stojak tarcz posiada dwie tarcze szlifierskie (A: Φ750x100x305, B: Φ750x75x305), co pozwala na wykonanie różnych operacji szlifowania — np. różnej średnicy czy różnych etapów szlifowania — w jednym ustawieniu bez konieczności wymiany tarcz.

Jaka jest maksymalna wielkość i masa przedmiotu obrabianego?

Maszyna szlifuje przedmioty o średnicy od Φ30 mm do Φ500 mm, z maksymalną średnicą obrotu Φ540 mm i maksymalną masą 1000 kg.

Jakie długości szlifowania są dostępne?

Seria MK-F50 dostępna jest w czterech konfiguracjach z maksymalnymi długościami szlifowania 1000 mm, 1500 mm, 2000 mm i 3000 mm, aby dopasować się do różnych długości wałów.

Jaką precyzję może osiągnąć ta maszyna?

Maszyna osiąga okrągłość ≤0,003 mm, cylindryczność ≤0,008/1000 mm oraz szorstkość powierzchni ≤Ra 0,32 μm, z rozdzielczością posuwu poprzecznego do 0,0001 mm.

Czy maszyna może szlifować stożkowe przedmioty obrabianego?

Tak. Stołek roboczy posiada regulowaną funkcję stożkowości, umożliwiając precyzyjne szlifowanie stożków obok szlifowania prostych cylindrów.

Czy można dostosować parametry techniczne?

Tak. Firma Zhejiang Quanshun Machine Tool oferuje personalizację odległości między osiami, rozmiaru tarcz, mocy silnika wrzeciona i innych parametrów, w zależności od konkretnych wymagań przedmiotu obrabianego i procesu produkcyjnego.
