Szlifowanie cylindryczne do broszki CNC

Tarcza CBN do hartowanej stali narzędziowej — Maszyna jest wyposażona w tarczę szlifierską CBN (cubic boron nitride) o średnicy Φ500xBx203, idealną do szlifowania hartowanych stali narzędziowych stosowanych w broszkach i narzędziach tnących, zapewniającą dłuższą żywotność tarczy oraz stałe usuwanie materiału w porównaniu z tradycyjnymi materiałami ścierającymi.

Szlifowanie na wysokich prędkościach, do 100 m/s — Linijna prędkość tarczy wynosząca ≤100 m/s — ponad dwukrotnie wyższa niż w przypadku standardowych szlifierek cylindrycznych — pozwala na szybsze usuwanie materiału przy jednoczesnym utrzymaniu cienkiej, równomierniej wykończonej powierzchni.

Specjalna głowica serwo — Dedykowana głowica napędzana serwomotorem (konus MT5, 60–300 obr/min) zapewnia precyzyjną i stabilną kontrolę obrotową, szczególnie istotną w przypadku długich, smukłych blanków narzędzi, które są podatne na drgania i odkształcenia.

Stół z dwustopniowym konusem — Stół obrotowy umożliwia obrót w kierunku wskazówek zegara o 3° oraz w przeciwnym kierunku o 3° na dwóch regulowanych poziomach, co pozwala na precyzyjną korektę konusa i kontrolę prostopadłości, niezbędne przy długich geometriach broszek i trzpieni.

Precyzja klasy warsztatowej — Osiąga okrągłość ≤0,002 mm, cylinryczność ≤0,005 mm oraz chropowatość powierzchni ≤Ra 0,2 μm — tolerancje dokładniejsze niż w przypadku standardowych szlifierek cylindrycznych, odpowiadające wymogom precyzyjnej produkcji narzędzi.

Pełna kontrola serwowych osi — Zarówno stół, jak i mechanizm poprzecznego podawania korzystają z silników serwowych AC (moment obrotowy 16 Nm) z rozdzielczością 0,001 mm, co zapewnia powtarzalną dokładność pozycjonowania podczas długich pasów szlifowania.

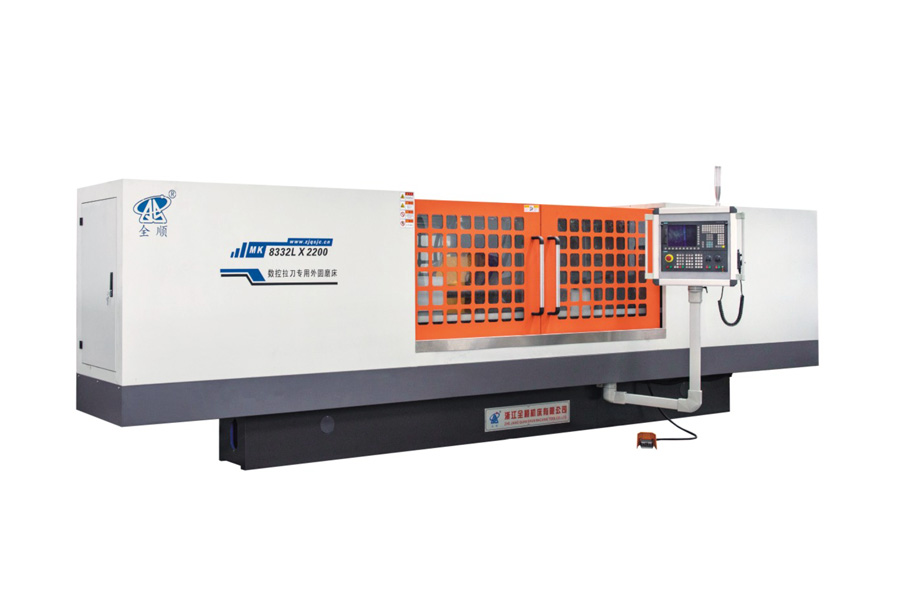

Firma Zhejiang Quanshun Machine Tool Co., Ltd. specjalnie zaprojektowała serię MK8332L, aby spełniała surowe tolerancje wymagane w produkcji broszek i precyzyjnych narzędzi tnących. Łączenie tarczy szlifierskiej CBN, specjalnej głowicy serwowej oraz stołu z dwustopniowym konusem pozwala na uzyskanie okrągłości, cylinryczności i czystości powierzchni na wysokim poziomie nawet na długich, smukłych przedmiotach. Oferujemy możliwość dostosowania konfiguracji pod względem długości szlifowania, specyfikacji tarczy oraz zakresu prędkości głowicy, a także doradztwo techniczne, wsparcie przy instalacji i obsługę posprzedażową.

Dlaczego ta maszyna używa tarczy CBN zamiast tradycyjnej tarczy ścierającej?

Tarcze CBN (cubic boron nitride) są lepiej dopasowane do szlifowania hartowanej stali narzędziowej, powszechnej w broszkach i narzędziach tnących. Zachowują swoją formę i zdolność cięcia przez dłuższy czas, zapewniając bardziej stałą precyzję podczas długich procesów produkcyjnych.

Jakie rozmiary i długości przedmiotów może obrabiać ta maszyna?

Maszyna szlifuje elementy o średnicach od Φ8 mm do Φ320 mm, z maksymalną długością szlifowania 2000 mm, odstępowym między osiami 2200 mm oraz maksymalną wagą obrabianego przedmiotu 150 kg.

Jaką precyzję może osiągnąć ta maszyna?

Osiąga okrągłość ≤0,002 mm, cylinryczność ≤0,005 mm oraz chropowatość powierzchni ≤Ra 0,2 μm, spełniając wymagania tolerancji w produkcji precyzyjnych narzędzi i broszek.

Jaka jest maksymalna prędkość liniowa tarczy?

Tarcza szlifierska pracuje z prędkością liniową do 100 m/s, co umożliwia efektywne usuwanie materiału przy zachowaniu wysokiej jakości wykończenia powierzchni.

Czy ta maszyna potrafi szlifować profile stożkowe oraz proste wałki?

Tak. Dwustopniowy stół z konusem obrotowy umożliwia obrót w kierunku wskazówek zegara o 3° oraz w przeciwnym kierunku o 3°, co pozwala na precyzyjne szlifowanie konusów i korektę prostopadłości oprócz standardowego szlifowania cylindrycznego.

Czy możliwe jest dostosowanie specyfikacji?

Tak. Firma Zhejiang Quanshun Machine Tool oferuje możliwość personalizacji długości szlifowania, zakresu prędkości głowicy, specyfikacji tarczy oraz innych parametrów, w zależności od konkretnych wymagań narzędzia lub przedmiotu.
