Jak ocenić precyzję i powtarzalność szlifierki do wału korbowego CNC?

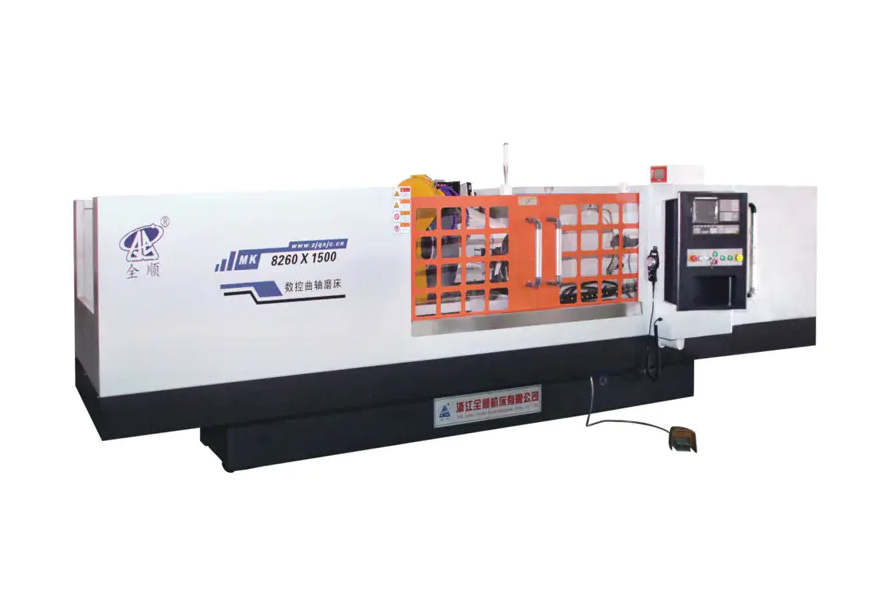

Ocena precyzji i powtarzalności a Szlifierka do wału korbowego CNC wymaga systematycznego pomiaru dokładność wymiarową, tolerancje geometryczne i spójność procesu w wielu cyklach obróbki. Podstawowe podejście łączy sondowanie na maszynie, weryfikację współrzędnościowej maszyny pomiarowej (CMM) i analizę statystycznej kontroli procesu (SPC). Dobrze skalibrowana szlifierka do wału korbowego CNC powinna osiągnąć okrągłość w granicach ±0,001 mm , tolerancja średnicy w granicach ±0,002 mm i wartość Cpk wynoszącą 1,33 lub wyższy zostać uznany za zdolny do produkcji.

Proces oceny nie jest jednorazową kontrolą — jest to ustrukturyzowany protokół obejmujący kwalifikację maszyny, kontrolę przedmiotu obrabianego i długoterminową analizę wydajności.

Kluczowe wskaźniki precyzji dla Szlifowanie wału korbowego CNC

Przed przystąpieniem do jakiegokolwiek testu istotne jest określenie, które parametry stanowią „precyzję” szlifierki wału korbowego. Wskaźniki te bezpośrednio wpływają na wydajność silnika i żywotność podzespołów.

• Tolerancja średnicy czopa: Zwykle ± 0,002–0,005 mm w przypadku wałów korbowych o wysokiej wydajności.
• Okrągłość (okrągłość): Powinna mieścić się w zakresie 0,001–0,003 mm dla czopów głównych i sworzniowych.
• Cylindryczność: Mierzy odchylenie stożka i lufy wzdłuż długości czopa, zwykle ≤0,002 mm.
• Chropowatość powierzchni (Ra): Docelowy Ra ≤ 0,4 µm dla powierzchni stykowych łożyska.
• Dokładność rzutu dziennika pinów: Odchylenie środka sworznia względem osi głównej, zwykle ≤0,005 mm.
• Pozycjonowanie kątowe czopów kołkowych: Krytyczne dla rozrządu silnika; błąd kątowy nie powinien przekraczać ±0,05°.

Metryki te tworzą plan pomiaru. Każdy protokół oceny musi odnosić się do każdego z nich za pomocą odpowiedniego instrumentu i metody.

Kwalifikacja maszyny: punkt wyjścia

Przed rozpoczęciem szlifowania przedmiotu obrabianego należy sprawdzić samą maszynę poprzez geometryczne i dynamiczne badania kwalifikacyjne. Testy te ustalają, czy konstrukcja mechaniczna maszyny może wytrzymać deklarowane tolerancje.

Testy dokładności geometrycznej

Za pomocą interferometru laserowego lub precyzyjnego pręta kulowego sprawdź:

• Prostoliniowość osi przesuwu głowicy ściernej (oś X): cel ≤ 0,002 mm/300 mm
• Równoległość osi wrzeciona koła do osi głowicy/konika: ≤ 0,003 mm/500 mm
• Bicie wrzeciona ściernicy: ≤ 0,001 mm
• Bicie wrzeciona głowicy roboczej: ≤ 0,002 mm

Ocena stabilności termicznej

Dryft termiczny jest głównym źródłem błędów wymiarowych podczas szlifowania CNC. Uruchomić maszynę w temperaturze roboczej na co najmniej 60–90 minut przed wykonaniem precyzyjnych pomiarów. Pomiar przemieszczenia termicznego na wrzecionie szlifierskim za pomocą czujnika pojemnościowego w odstępach 15-minutowych. Stabilna maszyna powinna wykazywać dryft termiczny mniejszy niż 0,003 mm po rozgrzewce.

Pomiary na maszynie: precyzyjna kontrola w czasie rzeczywistym

Nowoczesne Szlifierka do wału korbowego CNCs integrują międzyprocesowe systemy pomiarowe, które w sposób ciągły mierzą średnicę przedmiotu obrabianego podczas szlifowania. Ta aktywna pętla sprzężenia zwrotnego jest najbardziej bezpośrednią metodą kontrolowania precyzji wymiarowej.

Aby ocenić skuteczność miernika zamontowanego na maszynie:

1. Zmiel czop testowy do średnicy nominalnej i zapisz odczyt miernika w momencie wyiskrzenia.
2. Usuń obrabiany przedmiot i zmierz ten sam czop za pomocą skalibrowanego miernika powietrza lub maszyny współrzędnościowej.
3. Oblicz różnicę między odczytem na maszynie a pomiarem offline.
4. Powtórz tę czynność dla 10 kolejnych części, aby ustalić błąd korelacji miernika.

Dobrze działający miernik wewnątrzprocesowy powinien korelować z wynikami CMM ±0,001 mm . Odchylenia przekraczające tę wartość wskazują na zużycie wskaźnika, problemy z montażem lub zanieczyszczenie płynu chłodzącego.

Kontrola poprocesowa za pomocą maszyny CMM i testera okrągłości

Pomiar poza maszyną dostarcza najbardziej obiektywnych danych do oceny precyzji. Niezbędne są dwa instrumenty:

Współrzędnościowa maszyna pomiarowa (CMM)

Kontrola CMM rejestruje średnicę, cylindryczność i dokładność rzutu. Do oceny wału korbowego lepsza jest sonda skanująca niż sonda dotykowa, ponieważ zbiera ona setki punktów na czop, dostarczając statystycznie solidnych danych. Zmierz co najmniej 3 przekroje na czop (zarówno końce, jak i środek), używając co najmniej 36 punktów na przekrój .

Tester okrągłości/formy

Dedykowany tester okrągłości (typ Taylora Hobsona lub jego odpowiednik) zapewnia znacznie wyższą rozdzielczość w przypadku kołowości i falistości powierzchni niż maszyna współrzędnościowa. Wykorzystuje precyzyjne wrzeciono z niepewnością kątową poniżej 0,01 sekundy łukowej . Instrument ten jest niezbędny do oceny:

• Błąd okrągłości zgodnie z ISO 12181
• Lobing (błędy harmoniczne o liczbie nieparzystej spowodowane mocowaniem bezkłowym)
• Falistość (błędy częstotliwości średniej przestrzeni związane z drganiami kół)

Testowanie powtarzalności: podejście Gauge R&R i SPC

Powtarzalność nie dotyczy tylko jednej dobrej strony – ona o to chodzi stała wydajność w całym cyklu produkcyjnym . Dwie metody strukturalne definiują tę możliwość:

Powtarzalność i odtwarzalność miernika (wskaźnik R&R)

W tym badaniu oddzielono zmienność systemu pomiarowego od rzeczywistej zmienności części. Procedura:

• Wybierz 10 czopów wału korbowego obejmujących oczekiwany zakres średnic.
• Niech 2–3 operatorów zmierzy wszystkie 10 części, każdy 3 razy, w losowej kolejności.
• Oblicz %GRR = (odchylenie wskaźnika R&R / odchylenie całkowite) × 100.

Kryteria akceptacji: %GRR ≤ 10% jest doskonały; 10–30% ma charakter marginalny; powyżej 30% wymaga podjęcia działań naprawczych, zanim dane produkcyjne będą wiarygodne.

Statystyczna kontrola procesu (SPC) i możliwości procesu

Zmiel minimum 25–30 kolejnych wałów korbowych w kontrolowanych warunkach i zapisz średnicę głównego czopa dla każdej części. Narysuj dane na wykresie kontrolnym słupka X i R, a następnie oblicz:

• Cp (zdolność procesu): Rozłożenie środków w stosunku do tolerancji. Docelowy Cp ≥ 1,67.
• Cpk (wskaźnik zdolności procesu): Konta dla centrowania procesów. Docelowy Cpk ≥ 1,33 dla produkcji standardowej; ≥ 1,67 dla czasopism krytycznych.
• Odchylenie standardowe (σ): Powinna wynosić poniżej 1/6 tolerancji dwustronnej.

Podsumowanie oceny: Metryki i progi akceptacji

Typowe źródła utraty precyzji i sposoby ich identyfikacji

Jeżeli wyniki oceny wykraczają poza powyższe progi, należy systematycznie śledzić pierwotną przyczynę. Najczęstsze źródła obniżonej precyzji w Szlifierka do wału korbowego CNCs obejmują:

• Błędy niewyważenia kół lub obciągania: Powoduje ślady drgań widoczne w profilach okrągłości w postaci lobowania o wysokiej częstotliwości. Rozwiązanie: wyważ koło i ponownie obciągnij drobniejszym ołowiem.
• Zużycie łożyska głowicy roboczej lub konika: Objawia się zwiększonym biciem obracającego się przedmiotu obrabianego. Wykrywalne za pomocą precyzyjnego czujnika zegarowego na czubku wrzeciona.
• Wzrost termiczny podczas długich serii produkcyjnych: Identyfikowane na podstawie trendów danych CMM w czasie — jeśli średnica stopniowo dryfuje w jednym kierunku, konieczna jest kompensacja termiczna lub cykl nagrzewania.
• Niespójność mocowania lub mocowania: Powoduje różnice między częściami w dokładności rzutu. Sprawdź stałą siłę docisku za pomocą klucza dynamometrycznego i powtórz pomiar.
• Błąd interpolacji sterownika CNC: Objawia się błędami położenia kątowego w czopach kołków. Sprawdź, sprawdzając rozdzielczość enkodera osi C i ustawienia kompensacji luzu.

Ustalenie harmonogramu okresowych ponownych ocen

Jednorazowa kwalifikacja nie wystarczy do długoterminowego zapewnienia produkcji. Precyzyjna ocena powinna być zgodna z wielopoziomowym harmonogramem:

• Każda zmiana produkcyjna: Sprawdź korelację miernika w trakcie procesu, używając wzorcowego sprawdzianu pierścieniowego. Sprawdź pierwszą i ostatnią część przebiegu za pomocą CMM.
• Co tydzień: Przeprowadzić 10-częściową próbkę SPC i ponownie obliczyć Cpk. Sprawdź stan kół i zużycie obciągacza.
• Miesięcznie: Przeprowadź pełny audyt dokładności geometrycznej za pomocą interferometru laserowego i badania pręta kulowego.
• Co roku lub po większej konserwacji: Pełna ponowna kwalifikacja maszyny, w tym stabilność termiczna, bicie wrzeciona i badanie Gauge R&R.

Analiza trendów wynikająca z tych okresowych kontroli umożliwia proaktywną konserwację, zanim precyzja spadnie poniżej specyfikacji, co znacznie zmniejsza liczbę złomów i nieplanowanych przestojów.
