Odpowiedź bezpośrednia: Szlifowanie cylindryczne zapewnia wyjątkową dokładność wymiarową (tolerancje tak wąskie jak ± 0,001 mm), doskonałe wykończenie powierzchni (Ra 0,1–0,4 um), wysoką szybkość usuwania materiału i stałą powtarzalność w dużych seriach produkcyjnych. Jest to standard branżowy w zakresie wykańczania wałów, łożysk, rolek i precyzyjnych elementów cylindrycznych stosowanych w przemyśle lotniczym, motoryzacyjnym i hydraulicznym.
Co to jest szlifowanie cylindryczne?
Szlifowanie cylindryczne to proces obróbki, w którym za pomocą tarczy ściernej usuwa się materiał z zewnętrznej lub wewnętrznej powierzchni cylindrycznego przedmiotu obrabianego, uzyskując wysoce precyzyjne i gładkie wykończenie. Obrabiany przedmiot obraca się wokół własnej osi, podczas gdy ściernica usuwa materiał w kontrolowanych odstępach. Proces ten jest szeroko stosowany w przypadku elementów takich jak wały, wrzeciona, pręty, sworznie i czopy łożysk.
Nowoczesne Szlifierka cylindryczna CNC Technologia dodaje do tego procesu komputerową kontrolę numeryczną, umożliwiając w pełni zautomatyzowane cykle, koordynację wielu osi i programowalne strategie szlifowania, które radykalnie rozszerzają to, co było kiedyś możliwe w przypadku konwencjonalnych maszyn ręcznych lub hydraulicznych.
Szlifowanie OD
Szlifuje zewnętrzną cylindryczną powierzchnię przedmiotu obrabianego między kłami lub w uchwycie.
Szlifowanie identyfikacyjne
Szlifuje wewnętrzny otwór lub otwór w celu spełnienia wymagań dopasowania o wąskiej tolerancji.
Szlifowanie bezkłowe
Nie wymaga żadnego mocowania; części są podtrzymywane przez ostrze podporowe i koło regulacyjne.
Szlifowanie stożkowe
Tworzy powierzchnie stożkowe poprzez przesunięcie przedmiotu obrabianego lub obrót głowicy koła.
Podstawowe zalety szlifowania cylindrycznego
Poniższe zalety wyjaśniają, dlaczego szlifowanie cylindryczne pozostaje preferowaną metodą wykańczania precyzyjnych elementów obrotowych w sektorach przemysłu ciężkiego, lotniczego i inżynierii precyzyjnej.
01
Wyjątkowa dokładność wymiarowa
Szlifowanie cylindryczne pozwala uzyskać tolerancje tak wąskie, jak ±0,001 mm (1 mikron), znacznie wykraczające poza to, co niezawodnie zapewnia toczenie lub frezowanie. To sprawia, że jest to niezbędne w przypadku komponentów, w których dopasowanie, luz i interferencja muszą być precyzyjnie kontrolowane. (Źródło: Podręcznik maszyn, wydanie 30, prasa przemysłowa)
02
Doskonała jakość wykończenia powierzchni
Szlifowanie daje chropowatość powierzchni w zakresie Ra 0,1 do 0,8 um, w porównaniu do Ra 1,6 do 6,3 um typowej dla toczenia wykańczającego. Zmniejsza to tarcie, zużycie i uszkodzenia zmęczeniowe w zespołach obrotowych, takich jak gniazda łożysk i powierzchnie czopów. (Źródło: Podręcznik ASM, tom 16, Obróbka skrawaniem)
03
Umiejętność obróbki twardych materiałów
Po obróbce cieplnej metale stają się zbyt trudne do skutecznego toczenia lub frezowania. Szlifowanie cylindryczne z łatwością radzi sobie ze stalami hartowanymi (do 70 HRC), węglikami spiekanymi, ceramiką i hartowaną stalą narzędziową, co czyni je jedyną realną metodą wykańczania wielu komponentów klasy lotniczej.
04
Wysoka powtarzalność i spójność
Szlifierki sterowane CNC powtarzają ten sam cykl z dokładnością poniżej mikrona na tysiącach części. Ma to kluczowe znaczenie w produkcji motoryzacyjnej i lotniczej, gdzie należy wyeliminować różnice między partiami. Wartości Cp/Cpk powyżej 1,67 są rutynowo osiągane na szlifierkach cylindrycznych CNC. (Źródło: Inżynieria jakości, Marcel Dekker)
05
Wszechstronność w zakresie geometrii części
Nowoczesne CNC cylindrical grinders can handle straight cylinders, tapers, stepped shafts, shoulders, and even complex contoured profiles using CNC interpolation. A single machine can accommodate a wide range of part families, reducing capital investment.
06
Minimalne zniekształcenie termiczne
Przy właściwym zastosowaniu chłodziwa i kontrolowanej głębokości skrawania szlifowanie cylindryczne generuje mniej ciepła na jednostkę usuniętego materiału w porównaniu do frezowania agresywnego. Zachowuje to integralność metalurgiczną hartowanych komponentów, zapobiegając efektom zmiękczania powierzchni lub ponownego odpuszczania.
07
Wysoka wydajność usuwania materiału (z tarczami CBN/diamentowymi)
Szlifowanie cylindryczne z dużą prędkością za pomocą CBN (sześciennego azotku boru) lub tarcz superściernych diamentowych może usuwać materiał z szybkością przekraczającą 100 mm3/mm/s, porównywalną z toczeniem, przy jednoczesnym zachowaniu jakości wykończenia na poziomie szlifowania. (Źródło: Technologia szlifowania, Stephen Malkin, Industrial Press)
08
Automatyzacja i produkcja bez oświetlenia
Szlifierki cylindryczne CNC integrują się z ładowarkami zrobotyzowanymi, pomiarami w trakcie procesu i adaptacyjnymi systemami sterowania. Umożliwia to bezobsługową pracę przy wyłączonym świetle, radykalnie zmniejszając koszt pracy na część i umożliwiając ciągłe cykle produkcyjne 24 godziny na dobę, 7 dni w tygodniu.
Szlifowanie cylindryczne a inne metody wykańczania
Poniższa tabela porównuje szlifowanie cylindryczne z innymi powszechnymi procesami wykańczania w oparciu o najważniejsze parametry produkcyjne. (Źródło: Inżynieria i technologia produkcji, Kalpakjian, Pearson)
| Parametr | Szlifowanie cylindryczne | Zakończ skręcanie | Honowanie | Docieranie |
|---|---|---|---|---|
| Tolerancja (mm) | /-0,001 | /-0,01 | /-0,005 | /-0,0005 |
| Wykończenie powierzchni (Raum) | 0,1 - 0,8 | 1,6 - 6,3 | 0,1 - 0,4 | 0,025 - 0,1 |
| Możliwość stosowania twardych materiałów | Doskonała (do 70 HRC) | Ograniczona (poniżej 45 HRC) | Dobrze | Dobrze |
| Szybkość usuwania materiału | Wysoka (z CBN) | Bardzo wysoki | Niski | Bardzo niski |
| Potencjał automatyzacji | Bardzo wysoki (CNC Robotic) | Wysoka | Średni | Niski |
| Typowe zastosowania | Wały, łożyska, rolki | Ogólne toczenie | Otwory silnika | Części optyczne, miernikowe |
Kluczowe zastosowania branżowe
Szlifowanie cylindryczne jest stosowane w wymagających branżach, w których precyzja wymiarowa bezpośrednio wpływa na bezpieczeństwo produktu, wydajność i żywotność.
Motoryzacja
Wały korbowe, wałki rozrządu, wały napędowe, osie napędowe i powierzchnie bębnów hamulcowych wymagają szlifowania, aby zachować tolerancje montażowe.
Lotnictwo
Wały turbin, elementy podwozia i drążki siłowników wymagają bardzo wąskich tolerancji i doskonałej integralności powierzchni.
Hydraulika
Aby zapewnić skuteczne uszczelnienie i długą żywotność, tłoczyska cylindrów hydraulicznych i wały pomp wymagają wysokiej jakości wykończenia powierzchni i okrągłości.
Narzędzie i matryca
Precyzyjne sworznie formy, stemple i wzorce mierników są szlifowane do ostatecznego rozmiaru po utwardzeniu, aby zachować geometrię i twardość.
Łożyska
Wewnętrzne i zewnętrzne bieżnie łożysk są szlifowane z tolerancją rzędu mikronów, aby zapewnić płynny obrót i minimalne wibracje pod obciążeniem.
Energia / Moc Gen
Czopy wirnika generatora, wały krótkie turbin i wały wirników pomp opierają się na szlifowaniu cylindrycznym, co zapewnia precyzję i niezawodność.
Nasza seria szlifierek cylindrycznych CNC
Oferujemy pełną gamę Szlifierka cylindryczna CNC modele zaprojektowane z myślą o różnych wymaganiach produkcyjnych, rozmiarach detali i poziomach precyzji. Każda maszyna łączy w sobie zaawansowane sterowanie CNC, solidne konstrukcje żeliwne i systemy wrzecion o wysokiej precyzji, aby zapewnić stałą wydajność szlifowania.

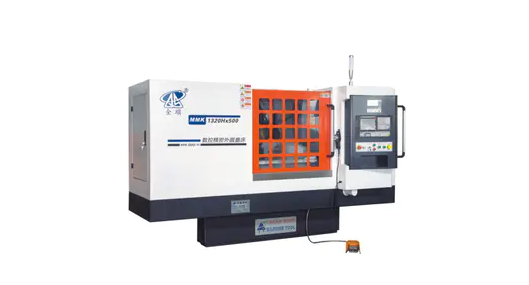

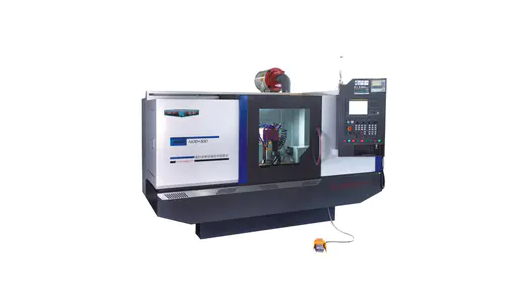

Szlifierka cylindryczna CNC MK / MAK Series
Seria standardowa

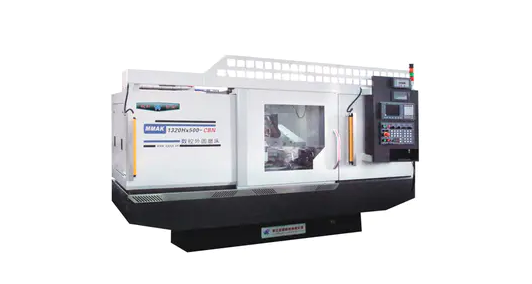

Precyzyjna szlifierka cylindryczna CNC
Wysoka precyzja
Szybka szlifierka cylindryczna CNC
Wysoka prędkość

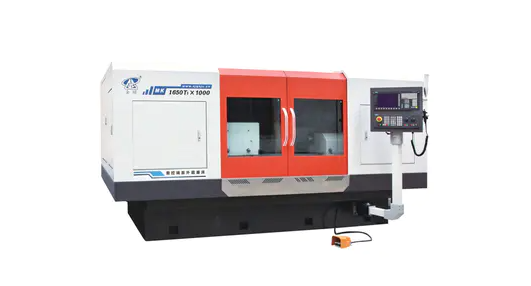

Szlifierka cylindryczna CNC with Mobile Wheel Holder
Mobilna głowica koła

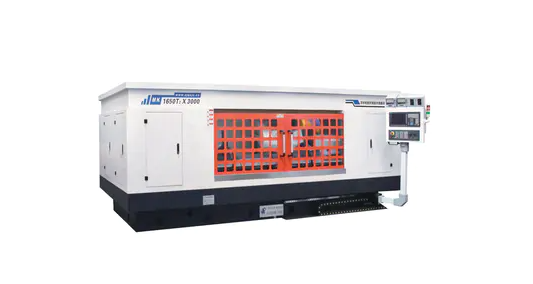

Szlifierka cylindryczna CNC z podwójną głowicą
Podwójna głowica koła
Czynniki techniczne maksymalizujące zalety szlifowania
Aby w pełni wykorzystać zalety szlifowania cylindrycznego, należy poprawnie skonfigurować kilka parametrów procesu:
| Czynnik | Zalecenie | Wpływ na wyjście |
|---|---|---|
| Specyfikacja koła | CBN do stali hartowanej; Tlenek glinu do stali ogólnej | Określa MRR, trwałość koła i obciążenie termiczne |
| Prędkość koła | 45 - 120 m/s (szlifowanie z dużą prędkością) | Wysokaer speed improves finish; reduces chip thickness |
| Prędkość przedmiotu obrabianego | 15 - 30 m/min (szlifowanie OD) | Wpływa na wykończenie powierzchni i doprowadzenie ciepła |
| Głębokość cięcia | Szorstki: 0,01-0,05 mm; Wykończenie: 0,002-0,005 mm | Kontroluje dokładność wymiarową i chropowatość powierzchni |
| Przepływ płynu chłodzącego | Wysoka-pressure, high-volume flood or through-wheel delivery | Zapobiega uszkodzeniom termicznym; wypłukuje wióry z koła |
| Interwał ubierania | Obciąganie ciągłe (CD) lub w trakcie procesu krytycznych części | Utrzymuje ostrość tarczy; zapewnia stałą geometrię cięcia |
| Pomiary w trakcie procesu | Aktywny pomiar średnicy podczas cyklu szlifowania | Eliminuje przeregulowanie; automatycznie kompensuje wzrost temperatury |
Często zadawane pytania
Jakie materiały można szlifować cylindrycznie?
Szlifowanie cylindryczne obsługuje praktycznie wszystkie materiały metaliczne, w tym stal węglową, stal stopową, stal nierdzewną, żeliwo, hartowaną stal narzędziową, węglik spiekany, tytan, a nawet niektóre materiały ceramiczne. Kluczowym czynnikiem przy wyborze jest rodzaj ściernicy dopasowany do materiału obrabianego.
W jaki sposób szlifowanie cylindryczne CNC poprawia produktywność?
Sterowanie CNC automatyzuje cały cykl szlifowania, w tym przejście zgrubne, przejście półwykańczające, przejście wykończeniowe, wyiskrzenie i wycofanie. W połączeniu z robotycznym załadunkiem i pomiarami w trakcie procesu, czas nieprodukcyjny drastycznie spada. Badania pokazują, że szlifowanie CNC skraca czas cyklu o 30–60% w porównaniu do operacji szlifowania ręcznego. (Źródło: czasopismo SME Manufacturing Engineering)
Jakie jest typowe wykończenie powierzchni osiągalne przy szlifowaniu cylindrycznym?
Standardowe szlifowanie cylindryczne pozwala uzyskać Ra od 0,4 do 0,8 um. Dzięki superściernym tarczom CBN, szybkoobrotowym wrzecionom i optymalnym warunkom procesu można osiągnąć wartości Ra na poziomie 0,1 µm lub niższe – co odpowiada toczeniu na twardo i dogładzaniu w jednej operacji.
Czy szlifowanie cylindryczne nadaje się do produkcji małoseryjnej?
Tak. Nowoczesne szlifierki walcowe CNC umożliwiają szybką zmianę narzędzi dzięki programowalnemu obciąganiu ściernic, przechowywanym programom części i szybkim zmianom uchwytów roboczych. Czasy konfiguracji zostały skrócone do poniżej 20 minut w przypadku wielu rodzin części, dzięki czemu produkcja małych partii, a nawet pojedynczych sztuk, jest ekonomicznie opłacalna.
Jaka jest różnica pomiędzy szlifowaniem wgłębnym i poprzecznym?
Podczas szlifowania wgłębnego tarcza wsuwa się promieniowo w obrabiany przedmiot, szlifując określoną strefę – idealne rozwiązanie w przypadku krótkich, schodkowych lub profilowanych odcinków. Podczas szlifowania poprzecznego ściernica porusza się osiowo wzdłuż przedmiotu obrabianego, gdy jest w kontakcie – nadaje się do długich wałów i ciągłych średnic. Wiele maszyn CNC łączy obie metody w ramach jednego programu części.
Wniosek
Szlifowanie cylindryczne zajmuje wyjątkową pozycję w produkcji precyzyjnej: jest to jedyny proces, który jednocześnie zapewnia dokładność wymiarową na poziomie mikronów, doskonałe wykończenie powierzchni i możliwość obróbki w pełni hartowanych materiałów z produktywną wydajnością. Dzięki nowoczesnej technologii CNC staje się elastycznym, zautomatyzowanym i wysoce powtarzalnym kamieniem węgielnym każdej precyzyjnej operacji obróbki.
Niezależnie od tego, czy zajmujesz się wykańczaniem wałów korbowych w samochodach w dużych ilościach, obróbką wałów turbin lotniczych z bardzo wąskimi tolerancjami, czy produkcją tłoczysk cylindrów hydraulicznych do wymagających zastosowań uszczelniających, Szlifierka cylindryczna CNC zapewnia połączenie możliwości procesu, potencjału automatyzacji i długoterminowej niezawodności, jakiego nie może dorównać żaden inny proces wykańczania.
