Jakie są rodzaje szlifierek CNC?

W dziedzinie produkcji precyzyjnej, Szlifierki CNC odgrywają kluczową rolę. Wykorzystują szybkobieżne ściernice obrotowe do dokładnego szlifowania powierzchni przedmiotów obrabianych, uzyskując niezwykle wysoką dokładność wymiarową i wykończenie powierzchni. Wraz ze stałym wzrostem wymagań przemysłowych w zakresie precyzyjnej i wydajnej obróbki, typy szlifierek CNC stają się coraz bardziej zróżnicowane i wyspecjalizowane.

Klasyfikacja według przedmiotu obróbki i funkcji: Główne klasyfikacje szlifierek CNC

Szlifierki CNC są klasyfikowane głównie ze względu na kształt obrabianych przedmiotów i ich specyficzne funkcje, tworząc kilka głównych typów:

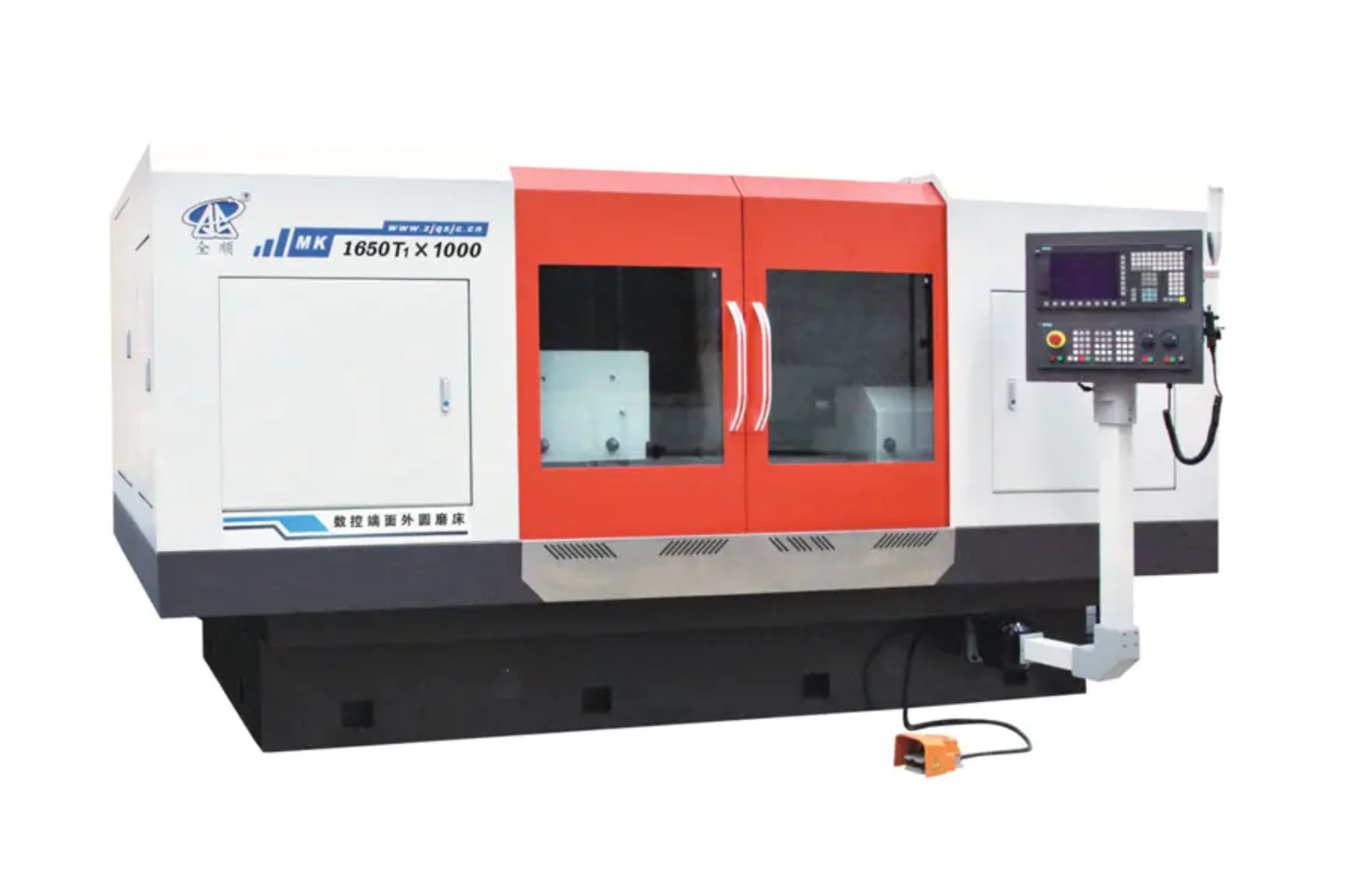

1. Szlifierka cylindryczna CNC

Cechy: Specjalnie stosowany do szlifowania zewnętrznych powierzchni cylindrycznych, powierzchni stożkowych i niektórych powierzchni czołowych przedmiotów obrabianych. Jest to podstawowe wyposażenie do precyzyjnej obróbki części wałów. Nowoczesne Szlifierki cylindryczne CNC zazwyczaj posiadają sterowanie wieloosiowe, umożliwiające szlifowanie kompozytów, na przykład precyzyjną obróbkę średnic zewnętrznych i powierzchni czołowych w jednym ustawieniu.

2. Szlifierka wewnętrzna CNC

Cechy: Stosowany do szlifowania wewnętrznych powierzchni cylindrycznych lub stożkowych przedmiotów obrabianych. Ze względu na ograniczoną przestrzeń podczas szlifowania wewnętrznego, w maszynach tych zazwyczaj stosuje się wrzeciona elektryczne o dużej prędkości. Są szeroko stosowane w branżach takich jak części samochodowe (np. Obudowy łożysk), elementy hydrauliczne i formy.

3. Szlifierka do powierzchni CNC

Cechy: Służy do szlifowania płaskich lub ukształtowanych powierzchni przedmiotów obrabianych. Ze względu na związek osi ściernicy z kierunkiem ruchu stołu można je dalej podzielić na stoły prostokątne z poziomym wrzecionem, stoły obrotowe z wrzecionem pionowym itp. Ich podstawową zaletą jest zapewnienie wyjątkowo dużej płaskości i chropowatości powierzchni.

4. Szlifierka narzędziowa CNC

Cechy: Specjalnie zaprojektowany do szlifowania i produkcji różnych narzędzi skrawających (np. wierteł, frezów, frezów zębatych itp.). Te Szlifierki CNC zazwyczaj mają pięć lub więcej osi jednoczesnego sterowania, aby sprostać złożonym geometriom narzędzi i wymaganiom wysokiej precyzji.

5. Szlifierka bezkłowa CNC

Cechy: Szlifowanie nie wymaga centralnego otworu do pozycjonowania; zamiast tego koła prowadzące i płyta nośna podtrzymują obrabiany przedmiot. Metoda ta jest idealna do ciągłego szlifowania na dużą skalę zewnętrznej średnicy smukłych części w kształcie pręta, oferując wyjątkowo wysoką wydajność produkcji.

6. Szlifierka współrzędnościowa CNC

Cechy: Wyposażony w wysoce precyzyjny układ pomiaru współrzędnych i pozycjonowania, stosowany przede wszystkim do szlifowania otworów w formach lub precyzyjnych częściach z wyjątkowo dużą precyzją i wykończeniem powierzchni.

Klasyfikacja według automatyzacji i cech strukturalnych: typy pomocnicze zwiększające wydajność

Oprócz głównych typów sklasyfikowanych według funkcji wymienionych powyżej, Szlifierki CNC można także podzielić ze względu na strukturę i stopień automatyzacji:

Szlifierki złożone

Połączenie wielu funkcji szlifowania, takich jak szlifowanie średnic zewnętrznych, otworów wewnętrznych i powierzchni czołowych, umożliwia wykonanie wielu procesów w jednym ustawieniu, co znacznie poprawia dokładność i wydajność obróbki.

Szlifierki wysokoobrotowe/ultraszybkie

Stosuj ściernice CBN (sześcienny azotek boru) lub diamentowe i wykonuj szlifowanie z wyjątkowo dużymi prędkościami liniowymi, znacznie poprawiając szybkość usuwania materiału i jakość obróbki.

Szlifierki bramowe CNC

O dużej sztywności strukturalnej, odpowiedni do szlifowania płaskich powierzchni lub prowadnic dużych, ciężkich przedmiotów.

Rozważania dotyczące wyboru szlifierki CNC i przyszłe trendy

Wybór słuszności Szlifierka CNC wymaga kompleksowego rozważenia rozmiaru, kształtu przedmiotu obrabianego, wymagań dotyczących precyzji, wielkości partii i budżetu. Na przykład, jeśli wymagana jest obróbka dużej liczby smukłych wałów, najlepszym wyborem będzie szlifierka bezkłowa CNC; jeśli w grę wchodzą złożone systemy otworów formujących, należy wybrać szlifierkę współrzędnościową CNC.

Przyszłe trendy rozwojowe szlifierek CNC będą skupiać się na następujących punktach:

• Połączone i zintegrowane: Jedna obrabiarka wykonuje więcej procesów, redukując błędy obsługi i mocowania.


• Inteligencja: Integracja inteligentnego monitorowania, sterowania adaptacyjnego, diagnostyki usterek i innych technologii w celu osiągnięcia produkcji bezzałogowej lub z minimalnym personelem.


• Ultraprecyzja: dążenie do dokładności obróbki na poziomie nanometrów i jakości powierzchni.



Szlifierki CNC są niezbędnym sprzętem precyzyjnym we współczesnym przemyśle. Ich różnorodne typy mogą spełniać różne wymagania dotyczące wysokiej precyzji, od produkcji masowej po złożone przetwarzanie form i są jedną z kluczowych technologii napędzających unowocześnienie wysokiej klasy produkcji.
