Szlifierka 5-osiowa: jak to działa, najważniejsze zalety i wskazówki dotyczące inteligentnych zakupów

Kiedy klient wręcza Ci partię łopatek turbiny lub wieloostrzowych narzędzi skrawających, konwencjonalną metodą jest obróbka zgrubna i wykańczanie każdej powierzchni na oddzielnych maszynach, a następnie masz nadzieję, że koncentryczność nadal będzie zachowana. Szlifierka 5-osiowa zmienia tę arytmetykę. Może ustawić przedmiot obrabiany i koło wzdłuż pięciu interpolowanych osi, dzięki czemu pojedyncze ustawienie obejmuje znacznie szerszy zakres geometrii. Ale czy to oznacza, że ​​będzie to właściwy kolejny zakup w każdym sklepie? Szczera odpowiedź brzmi: opłaca się tylko wtedy, gdy praca naprawdę wymaga jednoczesnego ruchu wieloosiowego.

Co właściwie robi szlifierka 5-osiowa

Szlifierka 5-osiowa to nie tylko zewnętrzna szlifierka do wałków z dwoma dodatkowymi przyciskami. Osie X, Y i Z przesuwają stół, głowicę koła lub przedmiot obrabiany w trzech liniowych kierunkach. Osie A i B obracają i przechylają przedmiot obrabiany lub wrzeciono narzędzia. Razem dają pięć stopni swobody, dzięki czemu ściernica może zbliżać się do skomplikowanego profilu pod niemal każdym kątem, nie tracąc kontaktu z powierzchnią.

W praktyce oznacza to, że można szlifować skomplikowaną rzeźbioną powierzchnię w jednym mocowaniu. Na maszynie trójosiowej konieczne byłoby indeksowanie części, ponowne ustawienie i zaakceptowanie błędów bicia i wyrównania. Interpolacja pięcioosiowa pozwala, aby koło pozostawało w kontakcie z teoretyczną ścieżką powierzchni, podczas gdy część obraca się i przechyla pod nią.

Jak ruch 5-osiowy zapewnia precyzję

Precyzja szlifierki 5-osiowej to nie tylko kwestia posiadania większej liczby silników. System sterowania musi w sposób ciągły synchronizować pięć osi. Nowoczesne sterowanie CNC wykorzystuje oddzielone współrzędne kartezjańskie i odwrotną kinematykę, aby przekształcić ścieżkę narzędzia w jednoczesne polecenia osi. Jeśli jedna z osi jest opóźniona nawet o 0,002 mm, na gotowym profilu mogą pojawić się cienie lub drgania.

Równie ważna jest sztywność mechaniczna. Szlifierka 5-osiowa wymaga sztywnej podstawy, dużej dokładności skoku śrub kulowych i kompensacji termicznej na wrzecionie. Bez nich dodatkowe osie jedynie zwiększają budżet błędów. Najlepsze konstrukcje pięcioosiowe wykorzystują wstępnie naprężone szyny liniowe i stoły obrotowe z napędem bezpośrednim, aby zminimalizować luzy.

Kluczowe zalety szlifowania 5-osiowego w praktyce

Szlifowanie pięcioosiowe zapewnia mniej konfiguracji, krótszy czas cyklu, lepsze wykończenie powierzchni oraz możliwość tworzenia podcięć i skręconych geometrii, których nie da się osiągnąć za pomocą zwykłego szlifowania wgłębnego. Poprawia także spójność między częściami, ponieważ dla wszystkich obrabianych powierzchni stosowane jest to samo mocowanie.

Kiedy maszyna 5-osiowa nie jest najlepszym rozwiązaniem

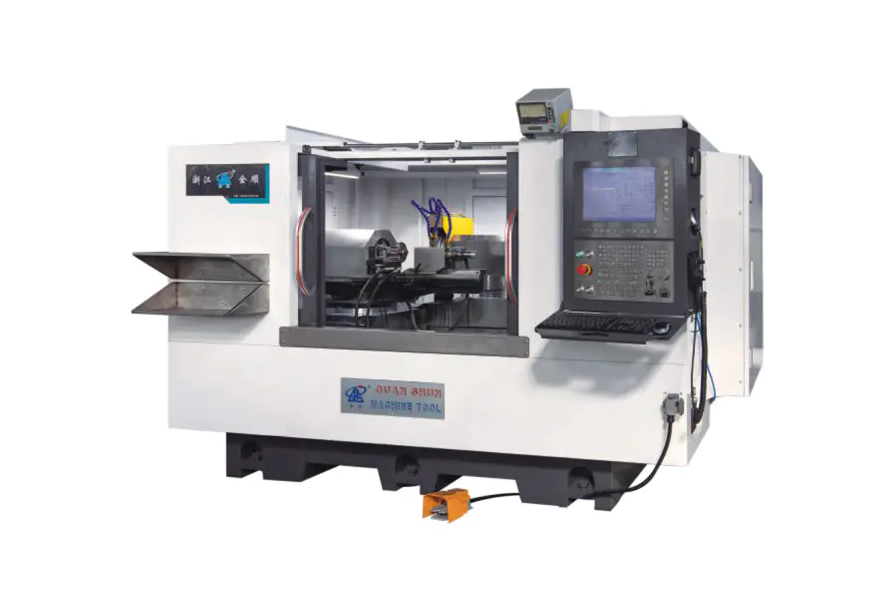

Jeśli części to głównie cylindryczne wały, tuleje lub wały korbowe z dobrze określoną linią środkową, maszyna wieloosiowa może być przesadą. Szlifierka cylindryczna CNC lub szlifierka złożona mogą zapewnić okrągłość poniżej mikrona i stały rozmiar przy znacznie niższych kosztach i prostszej konserwacji. Na przykład Zhejiang Quanshun Machine Tool buduje wysoce precyzyjna szlifierka walcowa do profili CNC który obsługuje złożone profile zewnętrzne przy znacznie bardziej konwencjonalnej konfiguracji. W przeciwieństwie do geometrii pięcioosiowej, maszyny te są zbudowane wokół osi obrotu części, dzięki czemu zachowują sztywność, jakiej większość warsztatów oczekuje od szlifierki do wałków.

W przypadku obróbki długich wałów lub dużych średnic, konstrukcja z podwójną głowicą lub szeroką tarczą często zapewnia wyższą przepustowość niż centrum pięcioosiowe. Dostępne są również niestandardowe rozwiązania w zakresie szlifowania niestandardowych detali, bez konieczności zakupu większej liczby osi, niż można wykorzystać.

Co należy ocenić przed zakupem szlifierki 5-osiowej

Zacznij od portfolio części. Jeśli 80% pracy można wykonać w prostym uchwycie dwuszczękowym, inwestycja 5-osiowa może pozostać bezczynna. Następnie zdefiniuj zakres tolerancji. Obróbka pięcioosiowa błyszczy w zakresie tolerancji profilu ±0,005 mm , ale jeśli potrzebujesz tylko ± 0,01 mm średnicy zewnętrznej, tańsza maszyna może to z łatwością wytrzymać.

Programowanie to kolejny ukryty koszt. Szlifierka 5-osiowa zazwyczaj wymaga postprocesora CAM generującego interpolowane ruchy w pięciu osiach oraz przeszkolonego programisty. Uwzględnij ten czas, a nie tylko cenę naklejki.

Na koniec spójrz na zakres usług konstruktora maszyn. 40-tonowa maszyna z pięcioma osiami nie jest czymś, co można taksować do lokalnego warsztatu. Zapytaj o czas reakcji, dostępność zapasowych zespołów osi i czy producent oferuje uruchomienie na miejscu.

Wybór właściwej technologii szlifowania dla Twojego warsztatu

Nie ma uniwersalnego wyroku. Właściwy wybór zależy od asortymentu produktów, celów jakościowych i zdolności Twojego zespołu do programowania wieloosiowych ścieżek narzędzi. Wielu producentów znajduje złoty środek: do większości codziennych prac używaj niezawodnej szlifierki walcowej CNC i dodaj elastyczne centrum szlifierskie, gdy pojawią się skomplikowane części. Takie podejście utrzymuje koszt części na niskim poziomie, zachowując jednocześnie możliwość obsługi egzotycznej geometrii.

Aby zapoznać się z praktycznymi ramami decyzyjnymi, zobacz nasz przewodnik na temat jak wybrać szlifierkę .
